3Dスコープ　model6

Google Cardboradタイプ

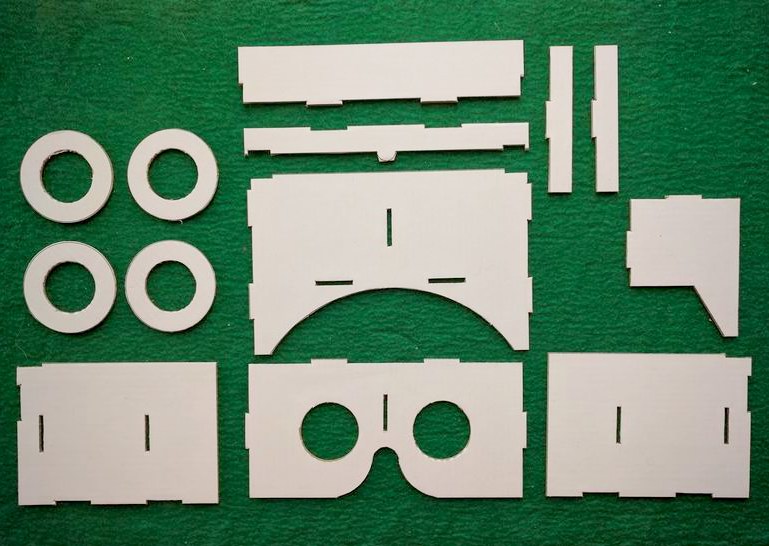

2mm厚の段ボールを
カッターナイフで切り出して製作

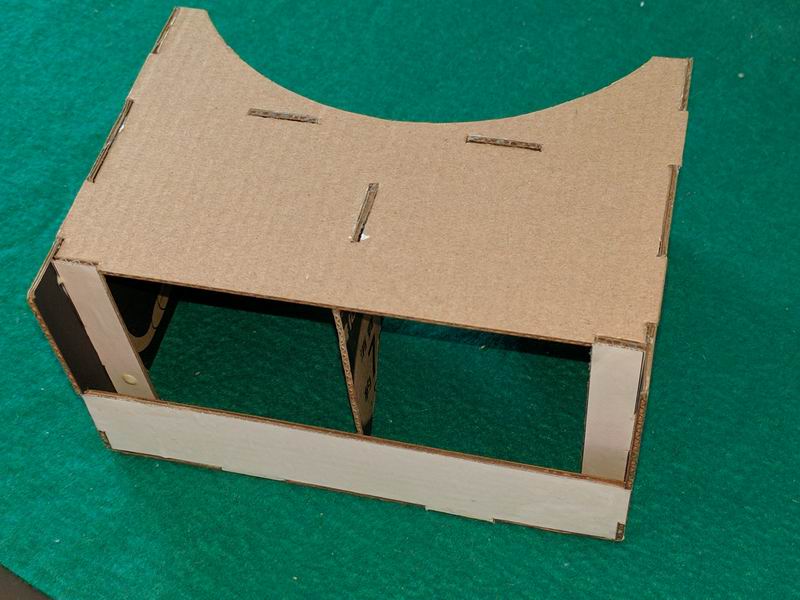

背面のスマホを入れるポケット。
写真はNexus5をカバーごと入れるため
iPhoneモデルより
背面壁の高さを低くしている。

下面はスマホ画面をタッチできるように
オープンにしておく。

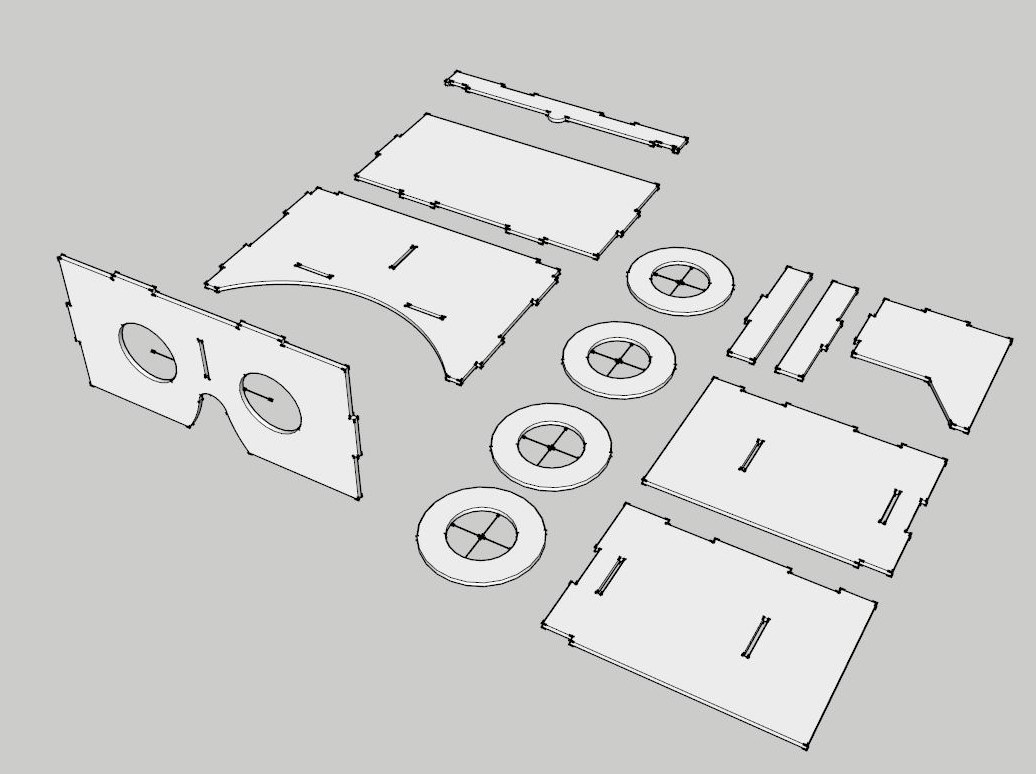

sketchupモデル

3D-CADで部品を作成し
Ｃａｄ上で組み立てる

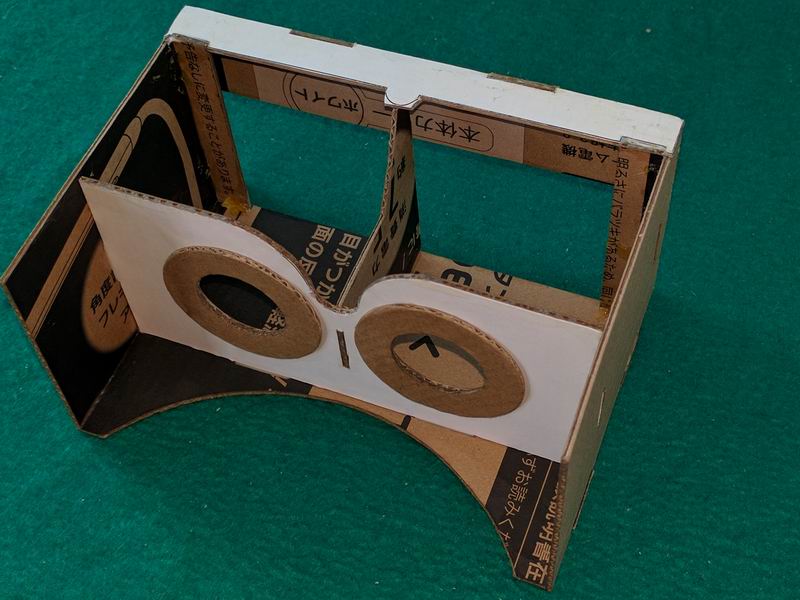

部品を組み合わせて完成した状態
差し込み穴もズレがなく
できていることを確認しておく。

型紙ダウンロード

Nexus, iPhone5/6の場合はＰＤＦを
そのまま使えばＯＫです。
少し変更したい場合はＤＸＦを
Cadで編集してください。

(DXF)
Nexus5X
iPhone5
iPhone6

(PDF)
Nexus5X
iPhone5
iPhone6

段ボールの厚みは2mmとしています。
異なる場合は差し込みスリットの幅を
調整してください。

iPhone6サイズ	iPhone6サイズ（下面）	iPhone6サイズ（ホワイト塗装＋シール貼）
iPhone6サイズ（デコパージュ）	iPhone6サイズ（デコパージュ下面）	Nexus5サイズ（ブラック塗装）
