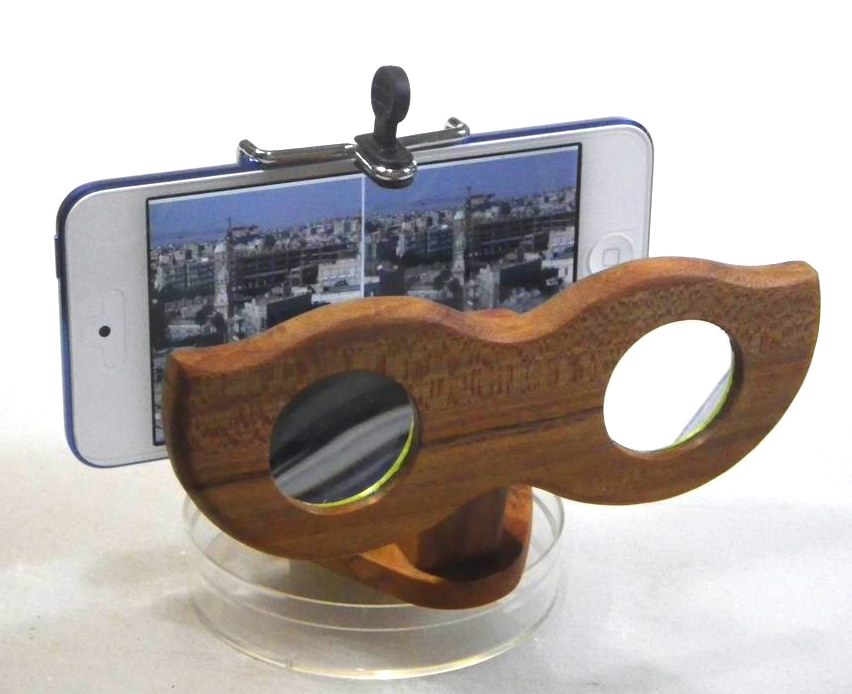

3Dスコープ model5

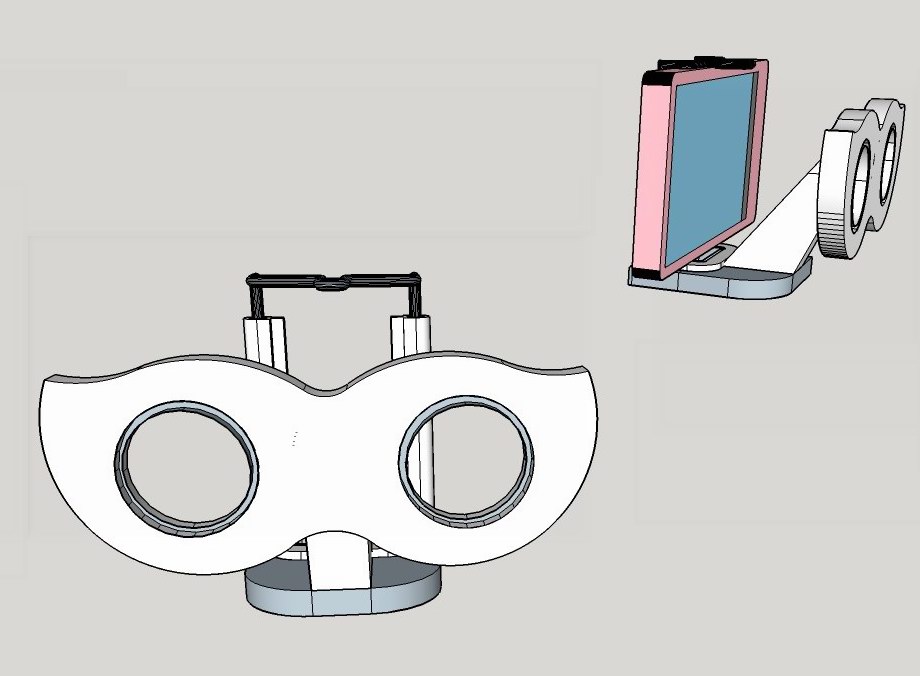

sketchupモデル
接眼部分をセンターアーム支持として
自撮り用ホルダを取り付ける構造。

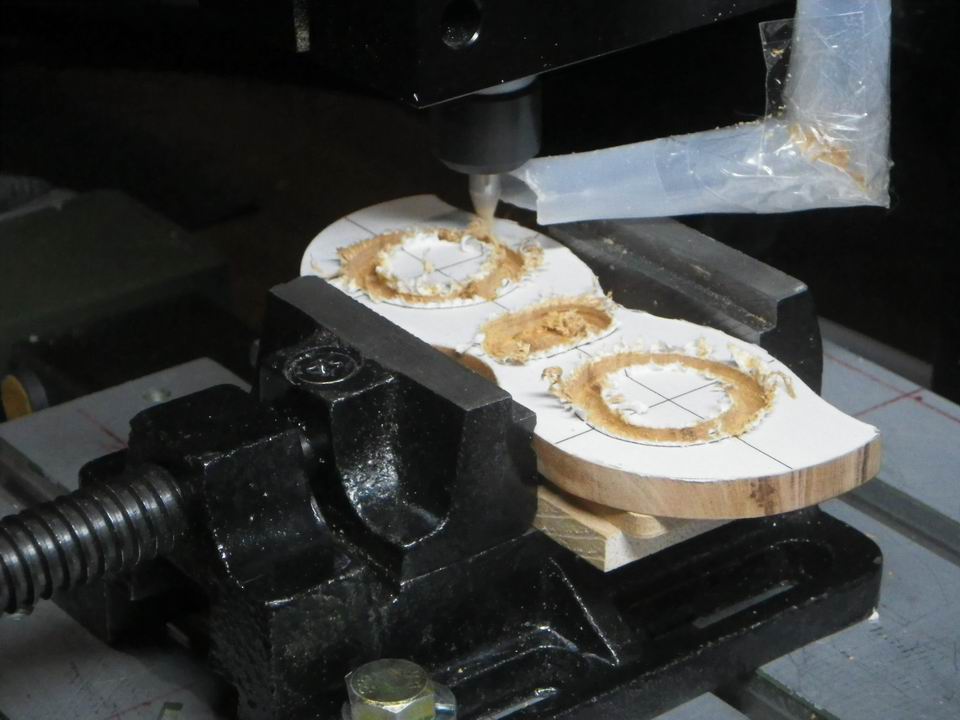

接眼部は桜の端材を利用して
レンズ取り付け穴をCＮCで加工

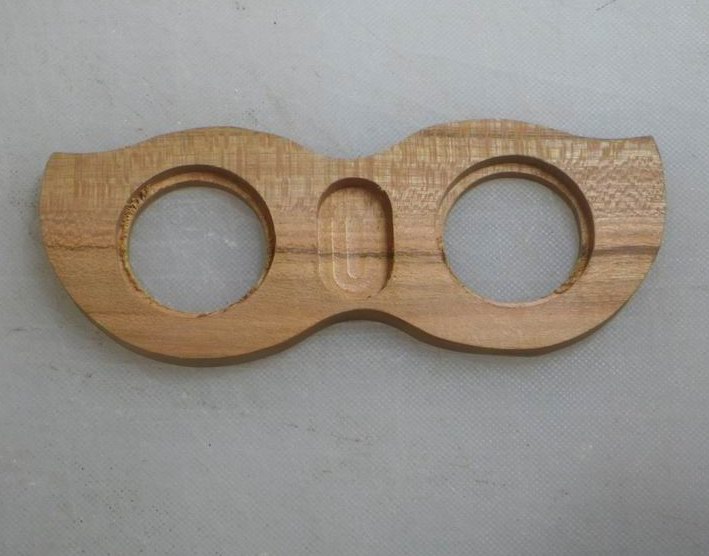

レンズ穴にはレンズ受けの段差を設けた
中央はセンターアーム用のホゾ。

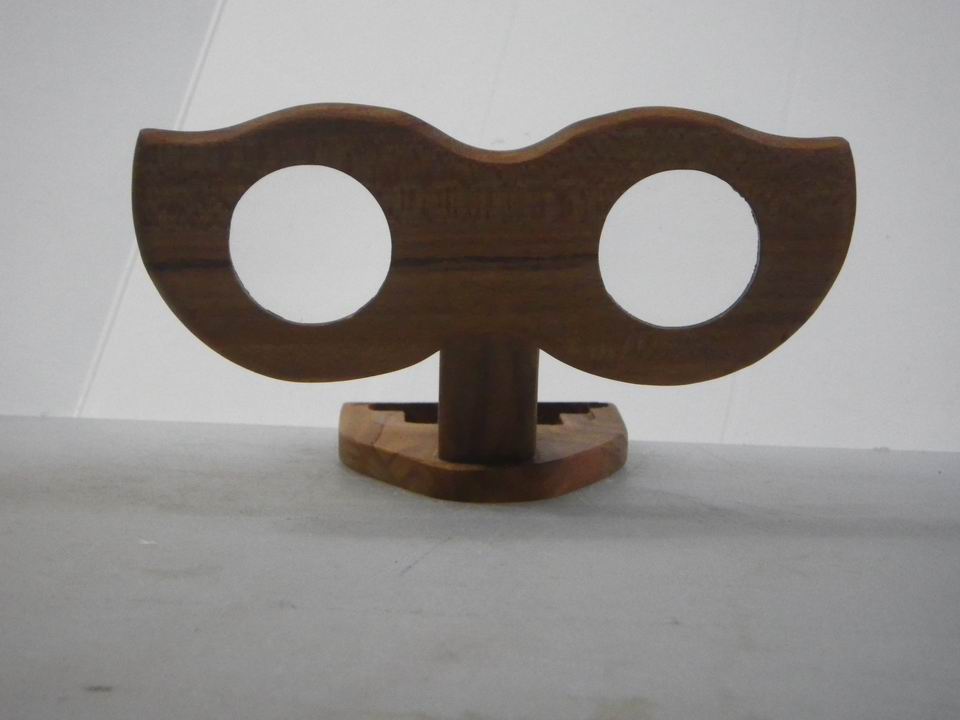

木部の完成

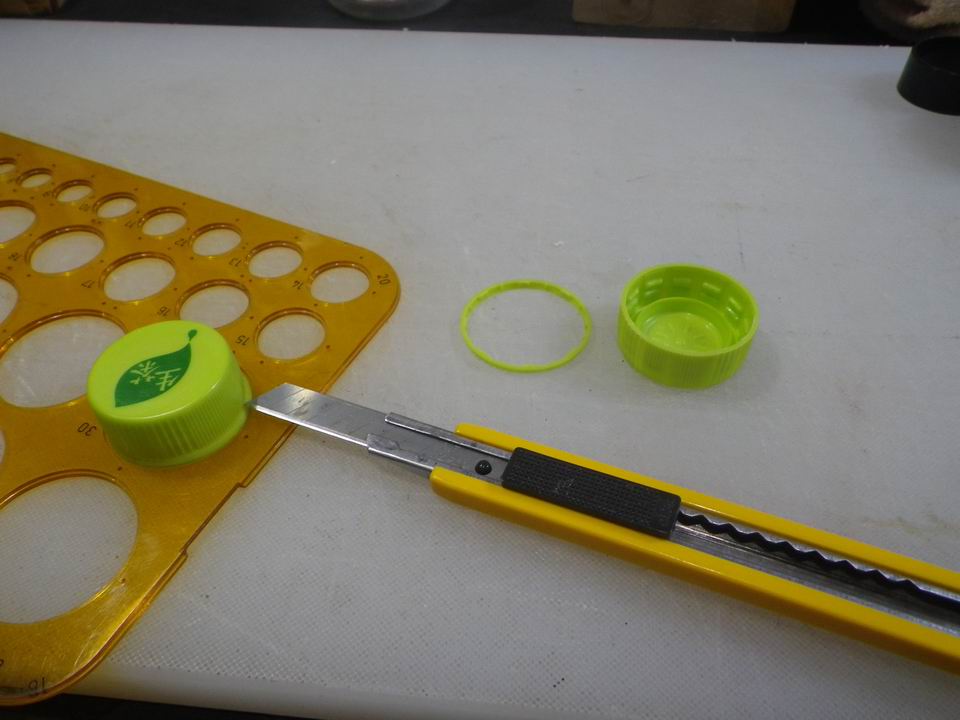

ペットボトルのキャップの縁を
約１ｍｍ高さで切り取り、
レンズ押さえに用いる。
１００均のレンズ３１φ穴にピッタリ。

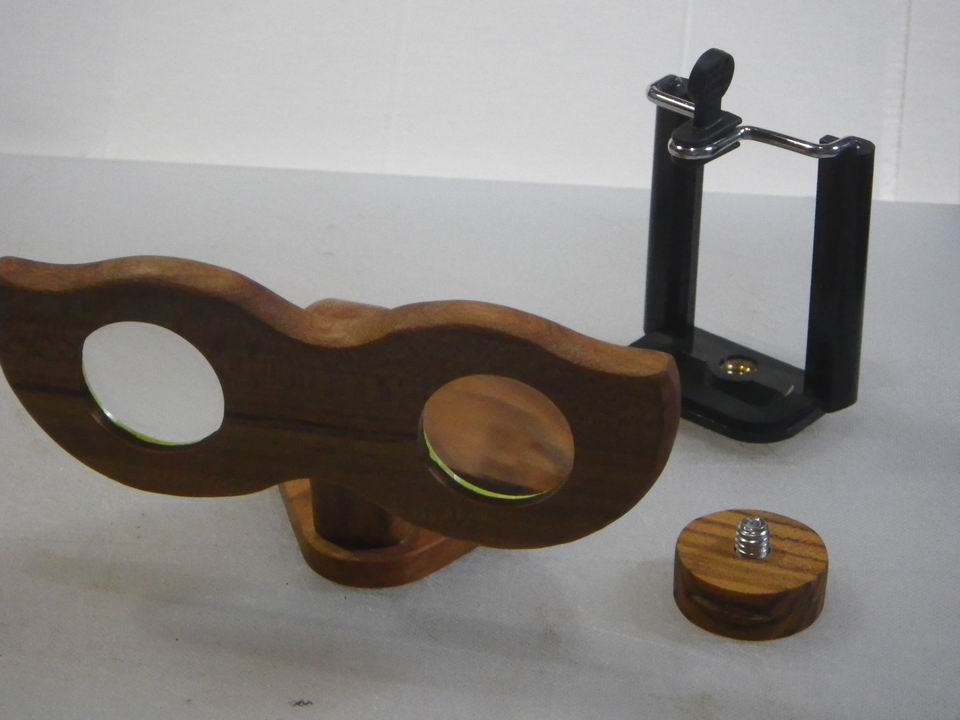

自撮り用ホルダは１００均で調達。
ホルダ取り付けネジは
インチネジに桜のキャップを被せたもの

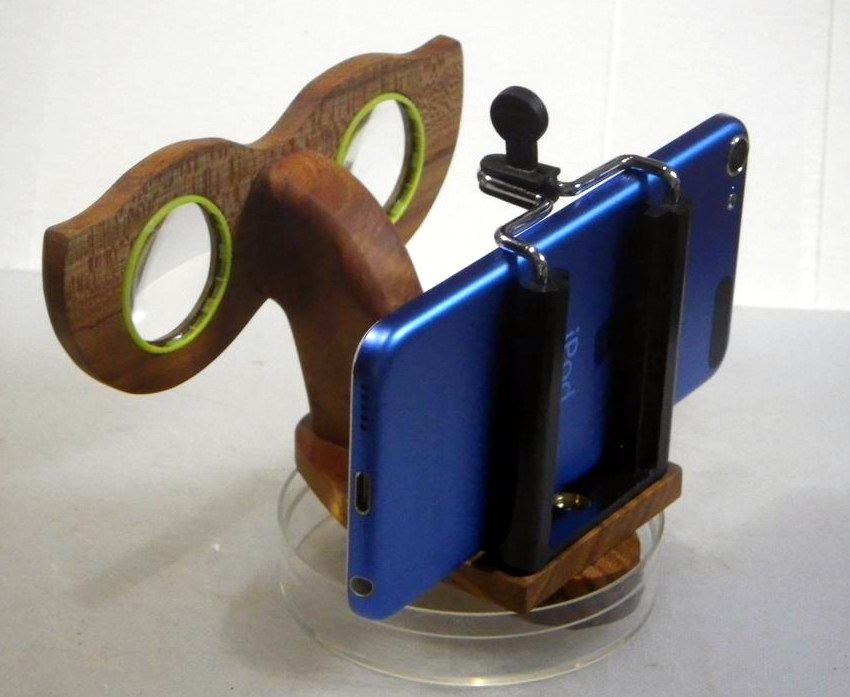

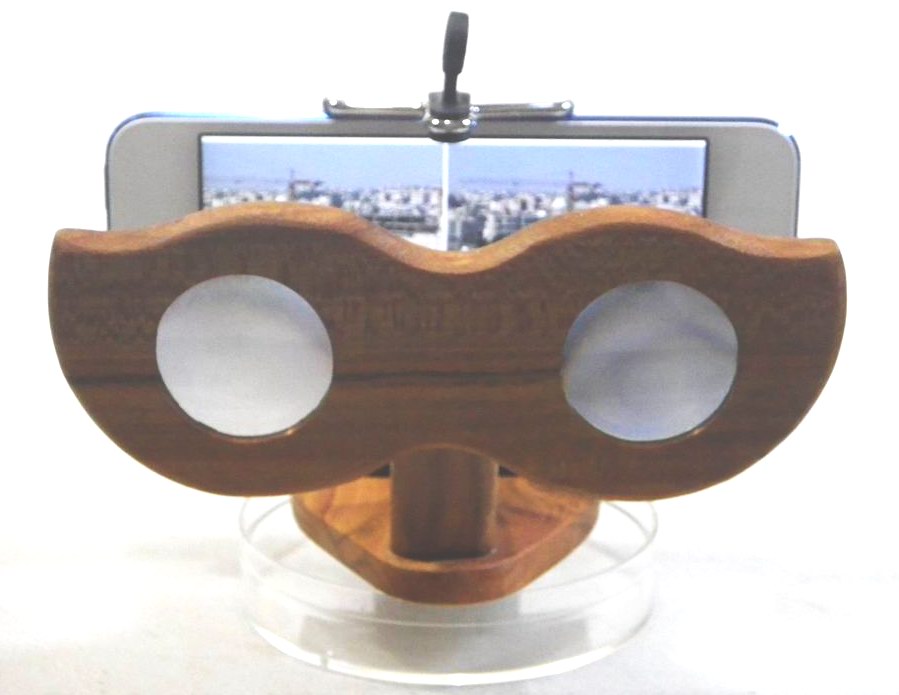

ipod6を取り付けた状態
レンズ部の背面
緑のリングがレンズ押さえ
スマホを持って使用する
