3D画像ビュアー #1

iPod touch 6用に

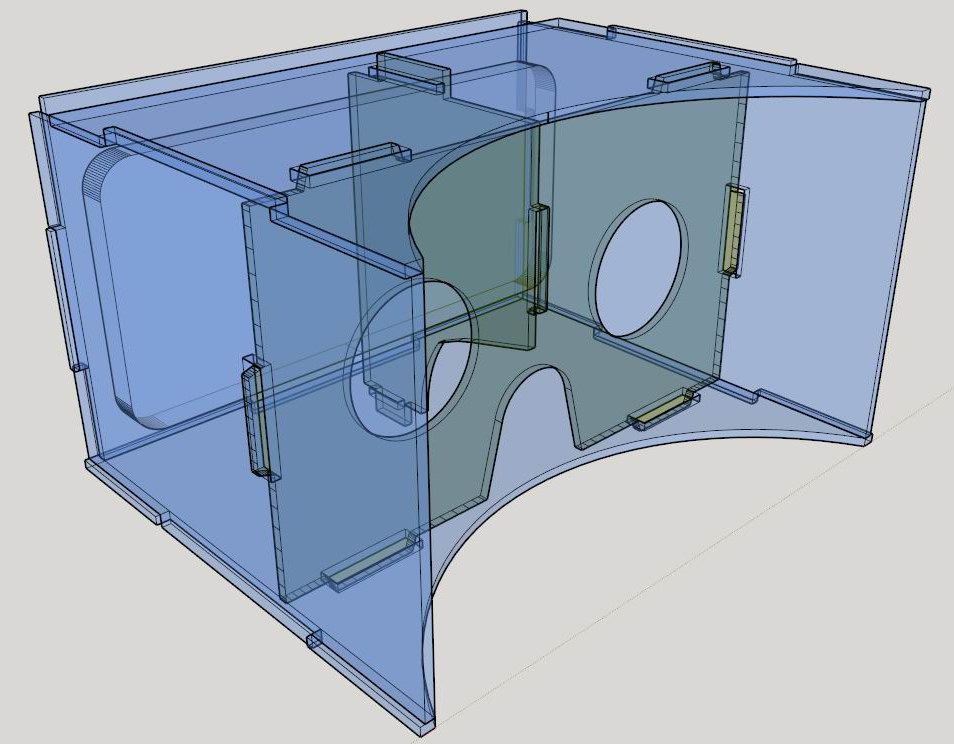

スケッチアップでモデル作成
材料は2mm厚程度の厚紙
またはMDF2.5mm

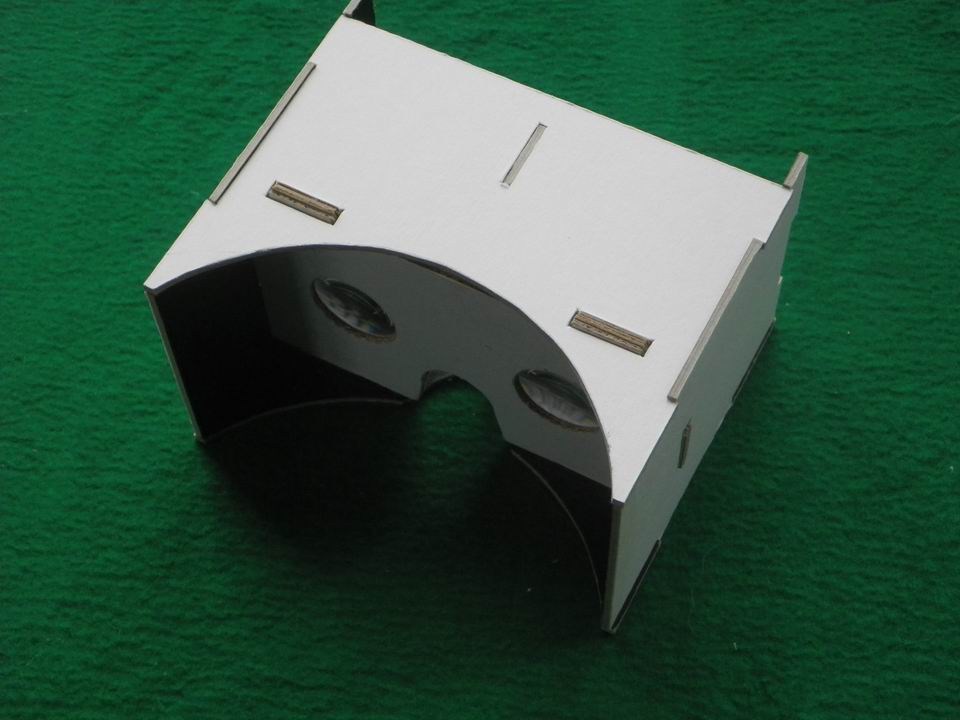

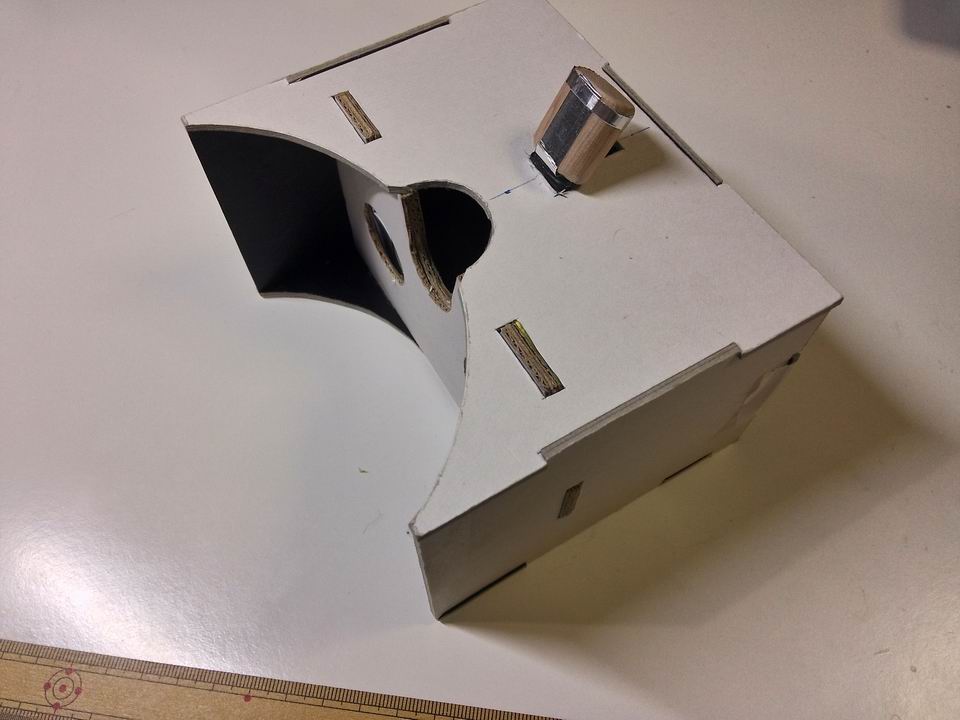

組立完了

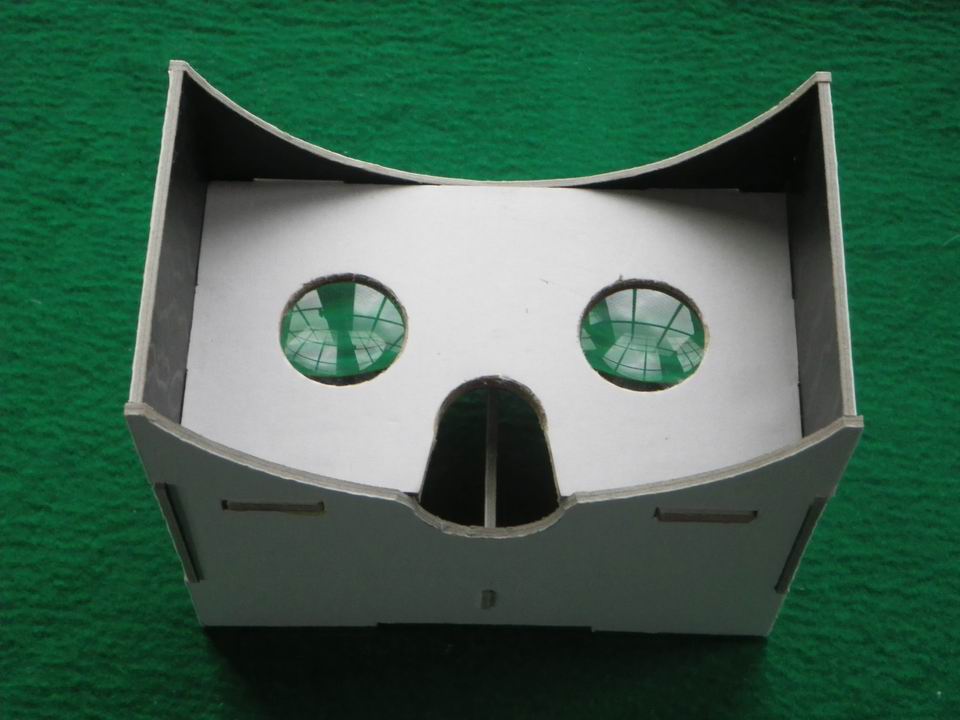

レンズはダイソーの
３倍ミニルーペ
焦点距離は約６０ｍｍ

上方視

後上方視

後方視

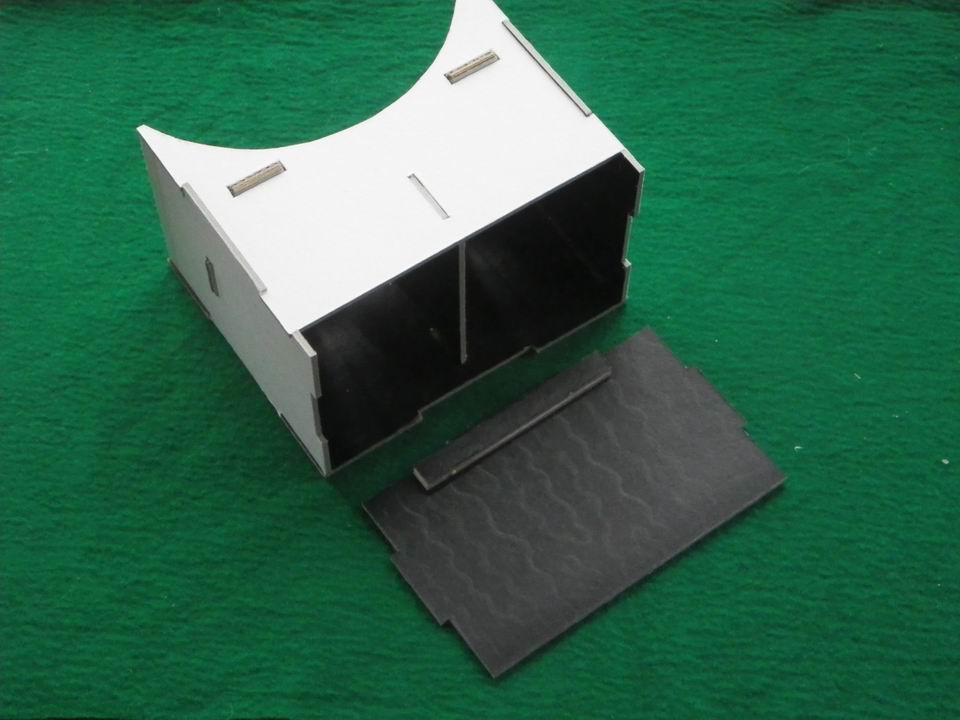

中央に仕切り板

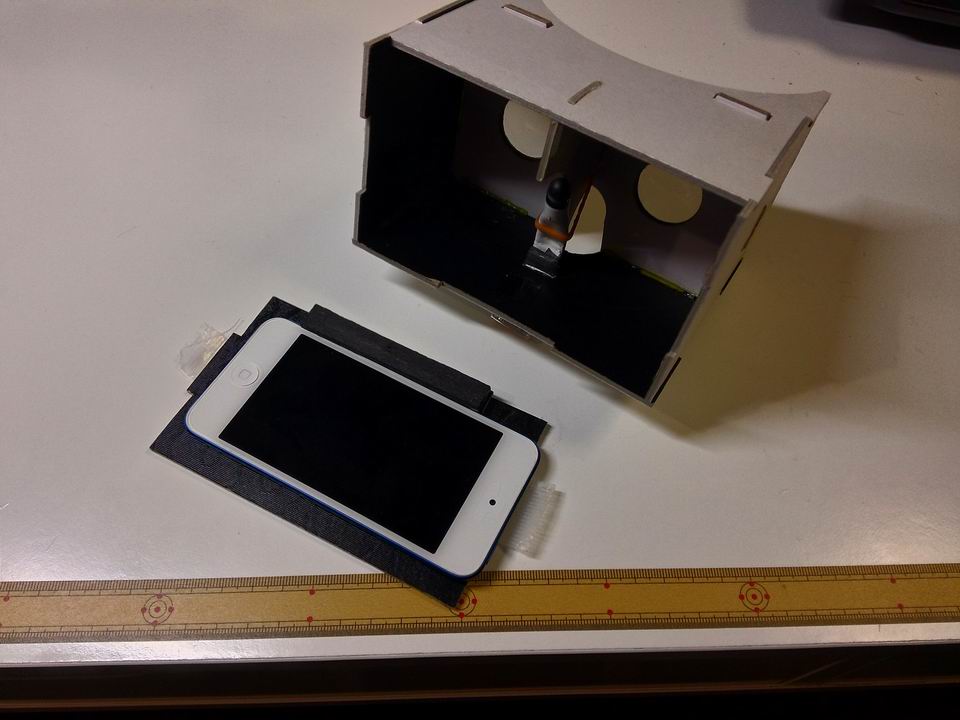

iPodの位置決め

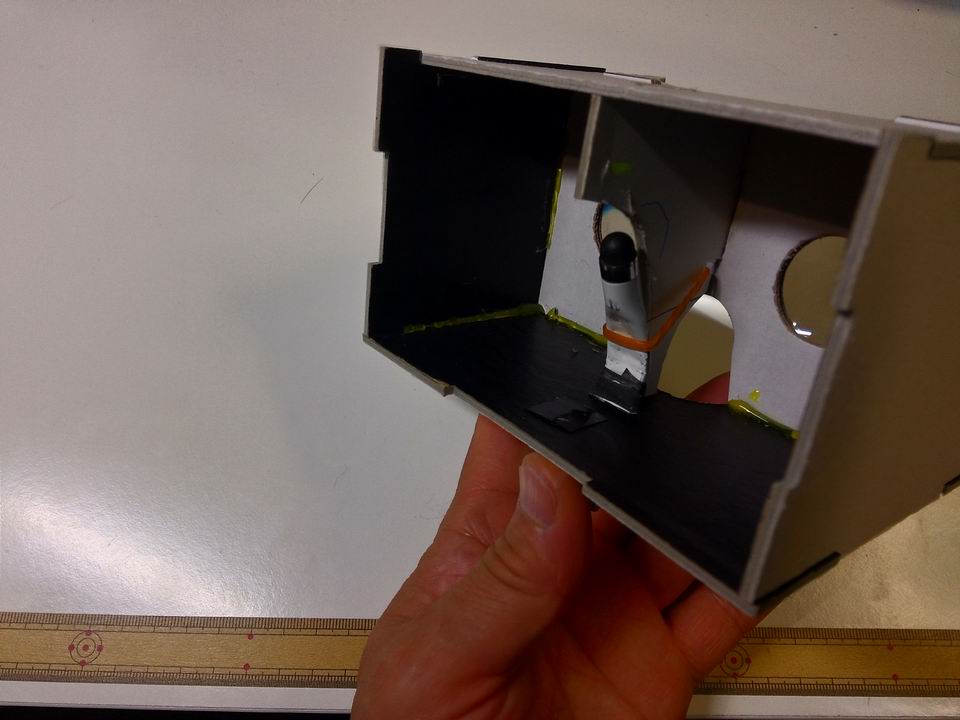

閉鎖型のため指で画面クリックできないので１００均のタッチペンを利用して画面クリック機構を作る

中央仕切りを切り欠いて取り付け
輪ゴムで非クリック位置までの
復元力を与える

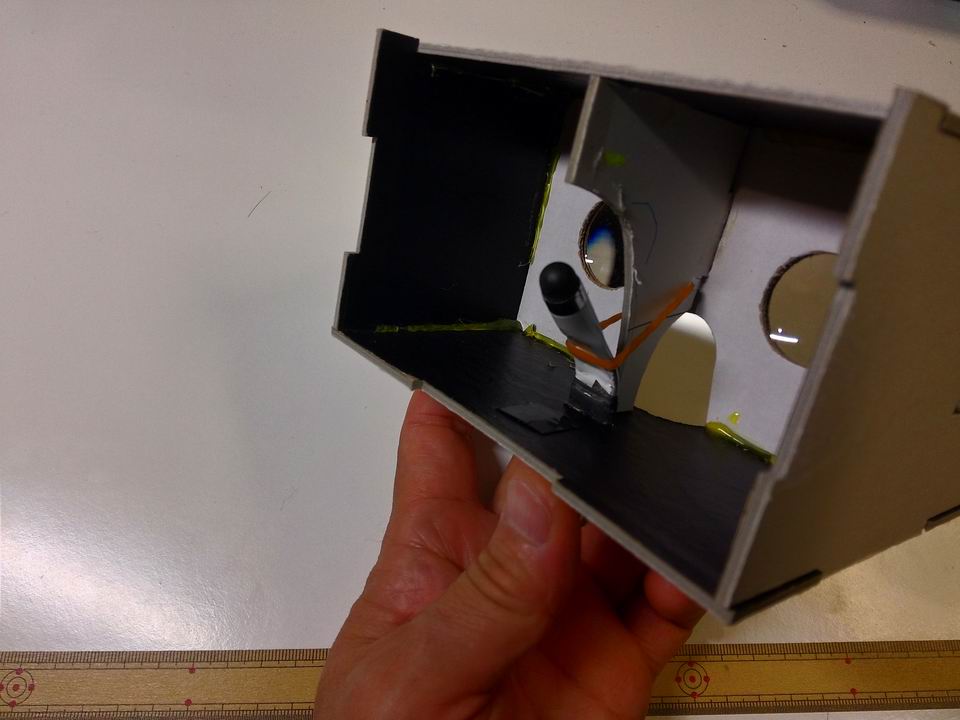

下部のレバーを引くと画面にタッチしてクリックする仕掛け

下部のレバーは木製なので
導電体(アルミテープ)を張って
タッチペンに導体接続する

切り抜きパターン（DXF）
