センサライトの改造

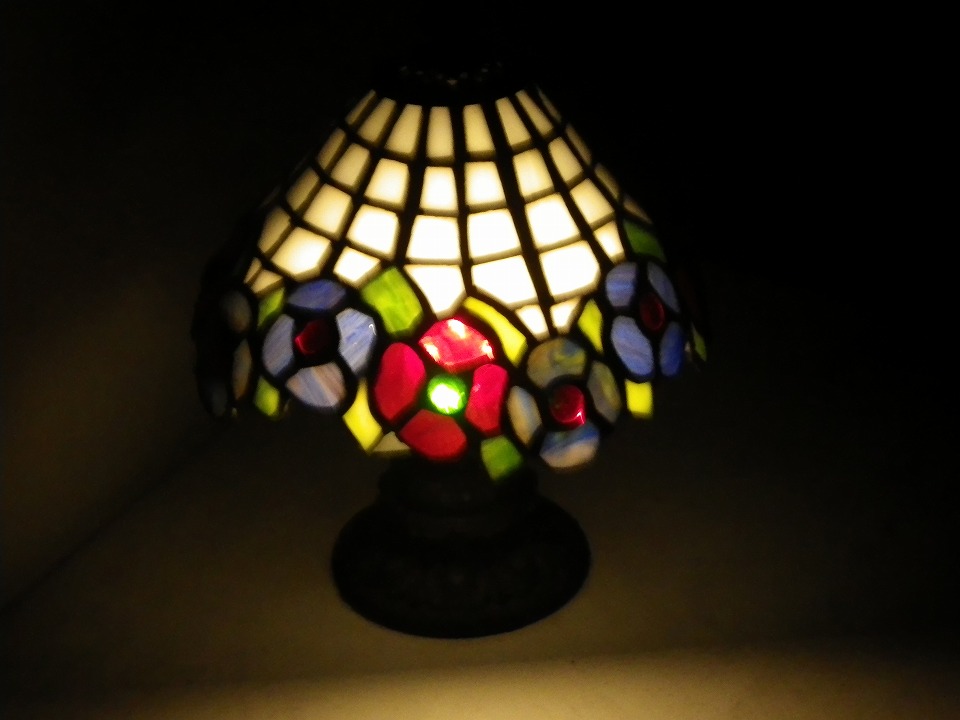

ハンドメイドのステンドグラス・ランプに取り付けようと思って購入した格安センサーライト。
明るさセンサが付いていないので周囲が明るくても赤外線センサーが反応して点灯してしまう。
明るい場合は点灯しないよう、CDSを照度センサとして追加した。

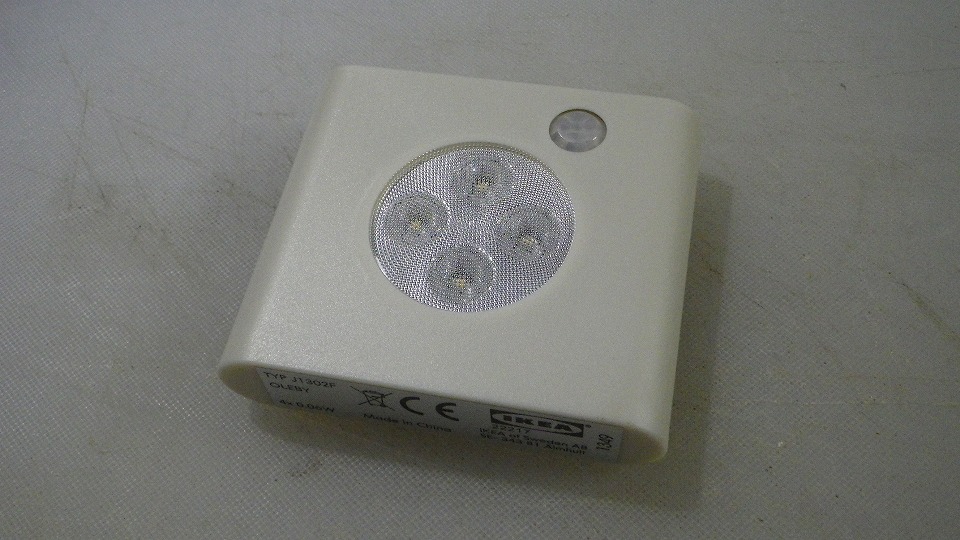

IKEAで2個599円で購入した
OLEBという電池式のセンサーライト
中央にLED4灯、
右上が赤外センサー

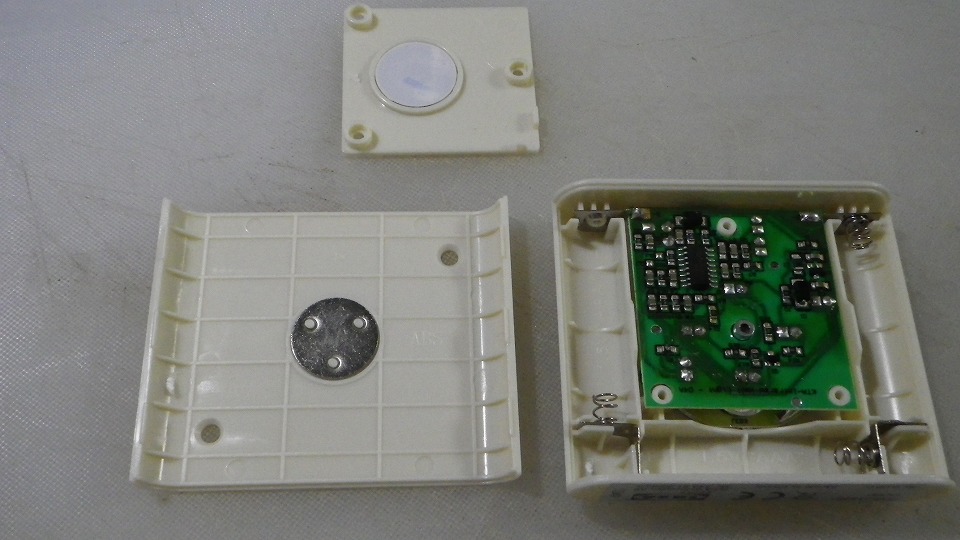

蓋はマグネットによる脱着式
電池は単4x3本

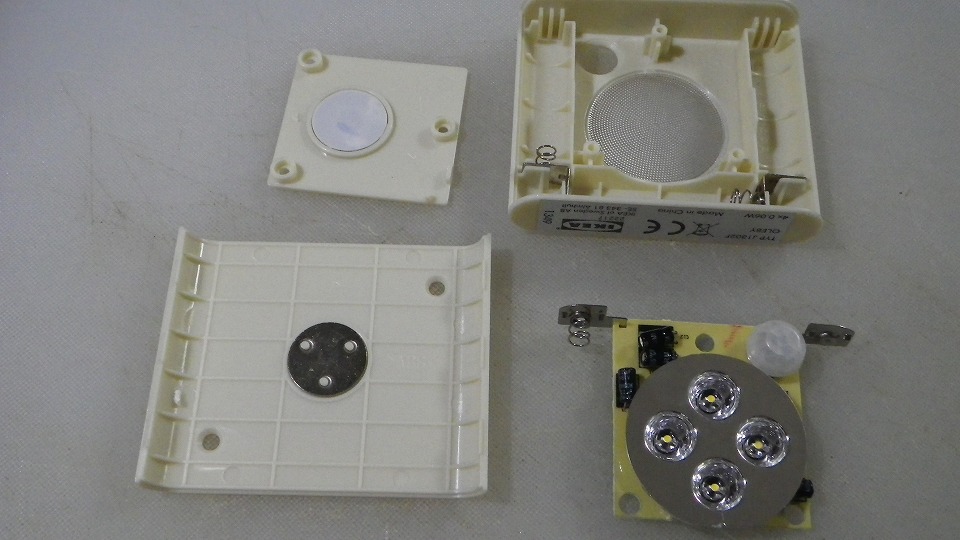

基板の裏に反射鏡とLEDが
取り付けられている

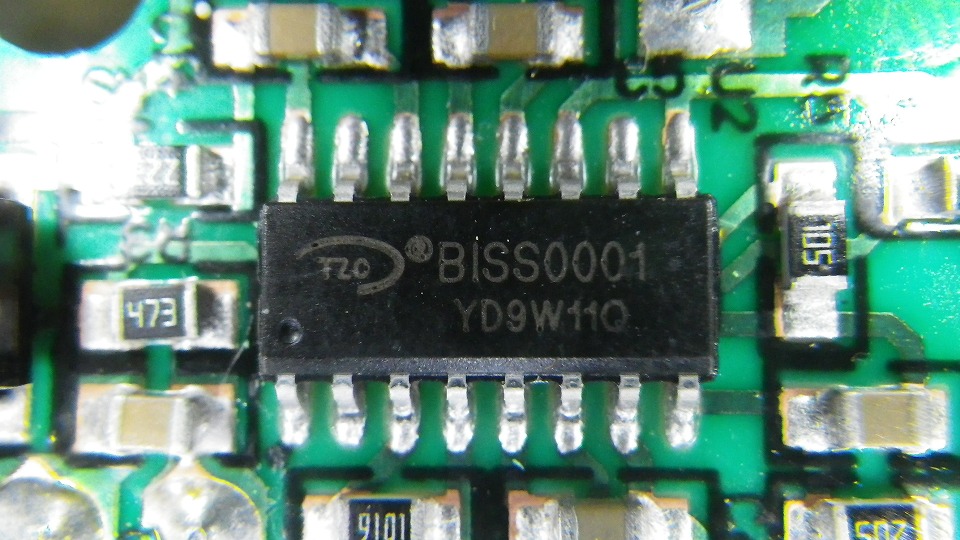

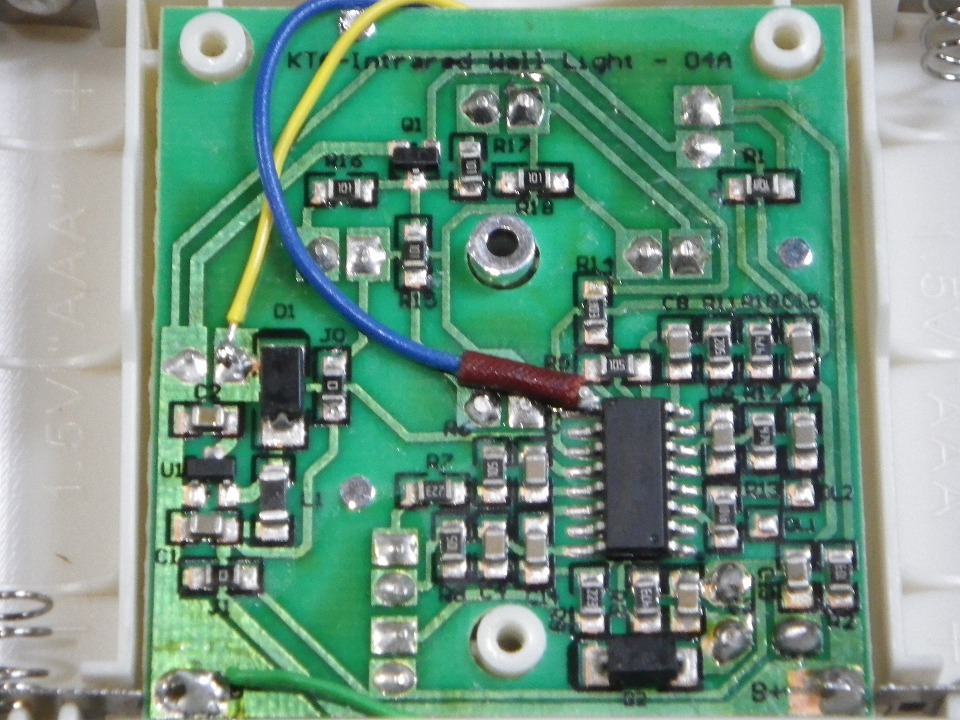

基板中央にチップがある
これがセンサ用のICらしい

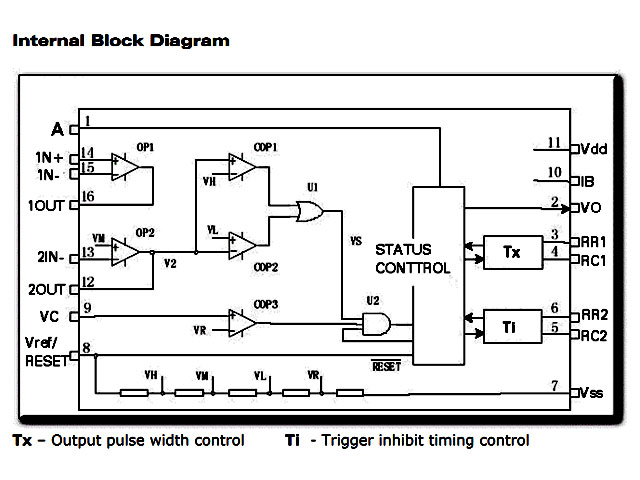

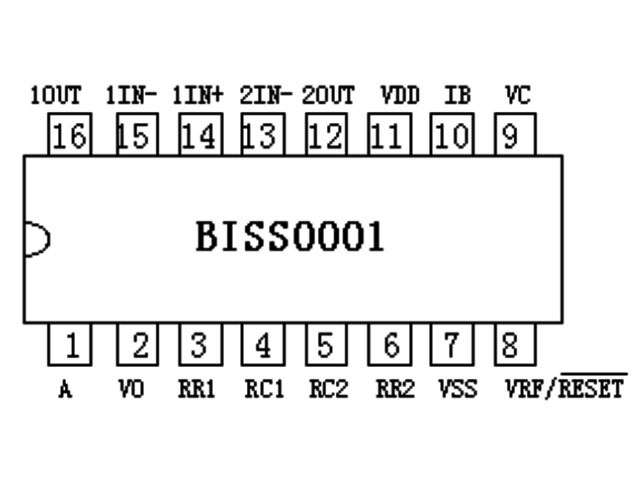

BISS0001と読める型番をネットで検索して
データシートを調べてみると
9番ピンが照度コントロールとして
使えそうなことが分かった

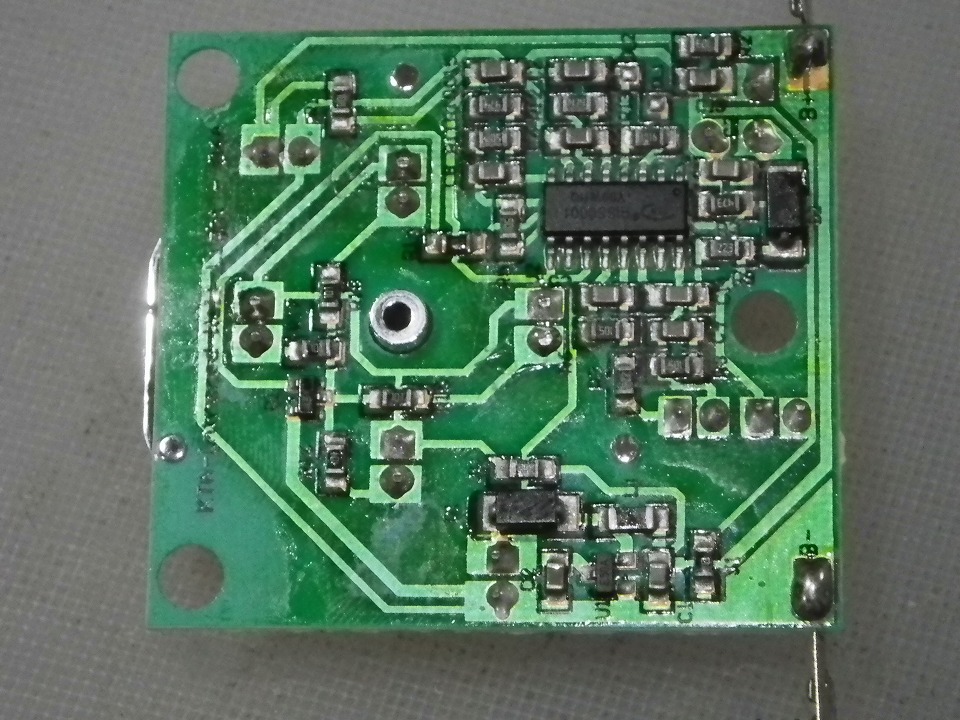

+Vddにプルアップされている
9番ピンを基板から外して
リード線で取り出す

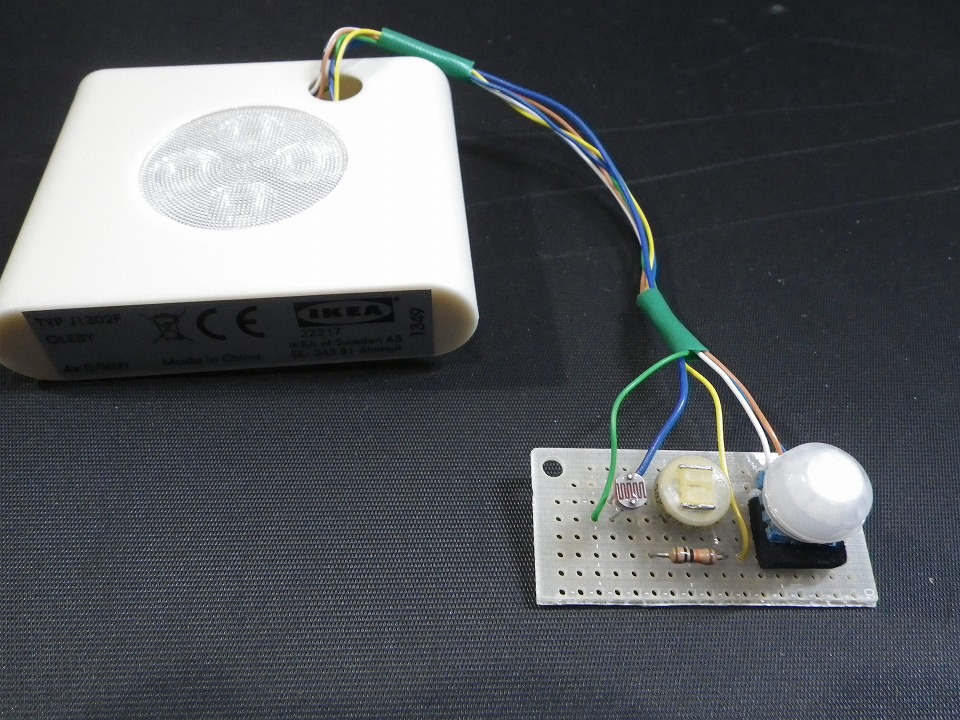

基板上の赤外センサーを取り外し
CDSと感度調整用の半固定抵抗を追加して
外部センサーユニットとして延長。

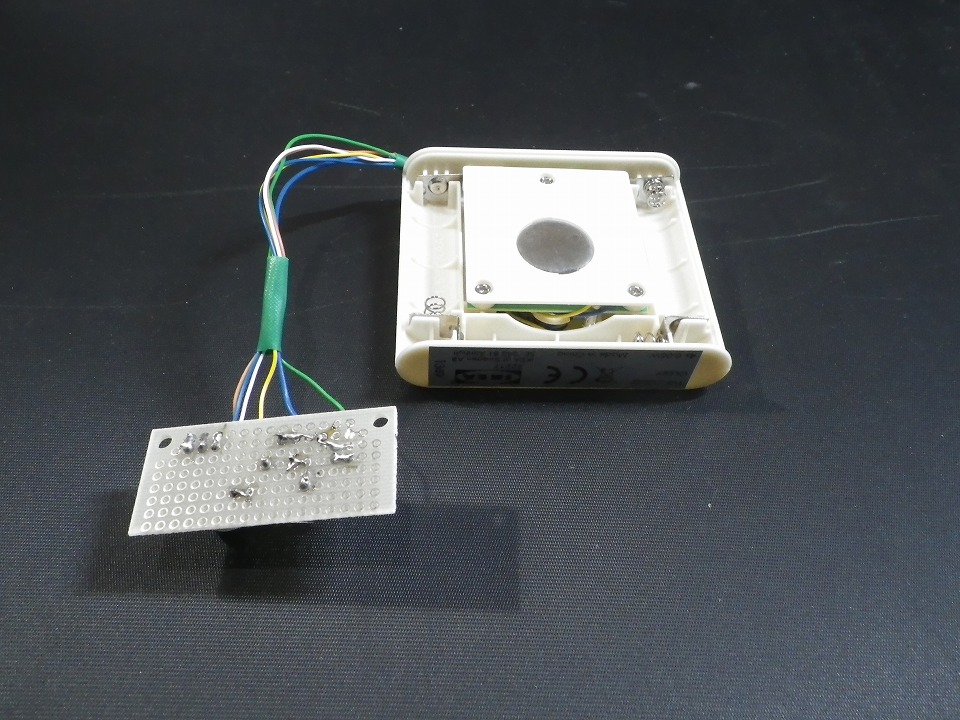

裏面
(追加材料費\30)
本体のLED照明部分を取り付け
センサーの照度感度調整して完了。
