検寸台の製作依頼品

会長経由で神戸布引サーフさんからの製作依頼があり、
仕様はお任せとのことだったので、かねてから考えていた
金属部分を取り外してメンテナンスできるタイプに挑戦しました。

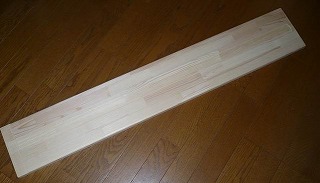

台板は大物に見合う２５ｍｍ厚のアカマツ集成材。

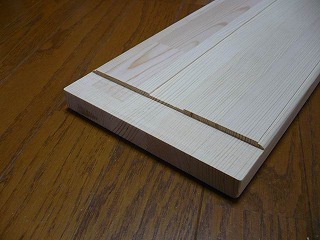

台板にスケール厚さ分の溝加工。

スケール端が端板部に密着するように端部を一段深く掘り込む。

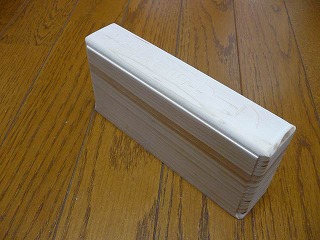

端板はパインのハギレ材３８ｍｍ厚。

クラブ名が写真撮影時に写り込むように上面に名前を彫り込む。

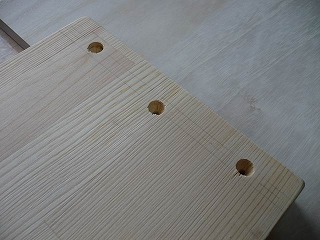

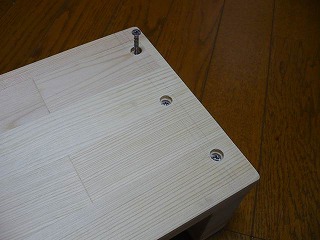

端板を固定するネジを埋め込む穴φ10を開ける。
ステンレス木ネジ３本でしっかり固定。ボンドも併用。

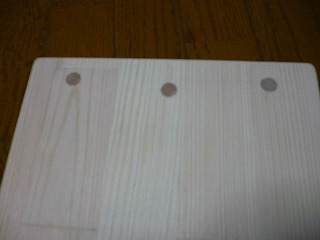

木ネジ部分を埋め木で仕上げ。
#150→#240→#320のペーパーで研磨。

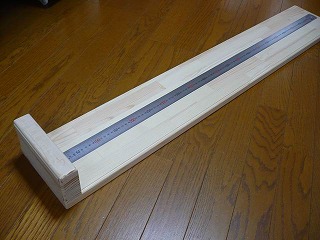

スケールを仮置きして塗装前の確認OK。

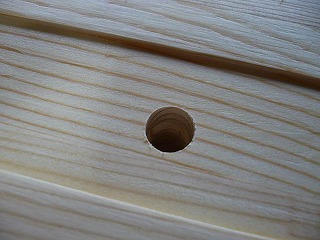

スケールを固定する磁石を埋め込む穴をスケール溝に明ける。

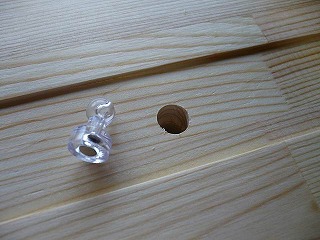

磁石形状にあわせてφ10mmとφ8mmの２段径に穿孔。

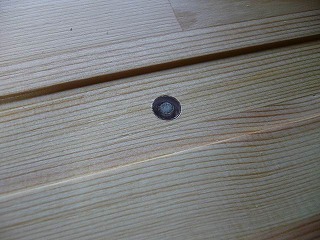

ネオジウム磁石を接着材無しで差込んで取付完了。
サーフェーサー塗装〜研磨を２回繰り返し。

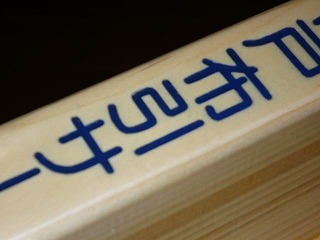

十分乾燥期間を取った後でアクリルペイントで文字塗り。
仕上げとして油性ウレタンを２回塗り。

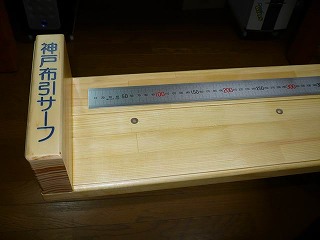

塗装〜乾燥が完了、スケールをセットした状態。
