竿の手入れの時に一つあれば綺麗な仕上げができるツールです。
あまり力も必要でないことから、乾電池駆動の模型用ギヤボックスを使いました。
竿の手入れには富士工業株式会社のページの丁寧な解説が参考になります。
使用材料
- タミヤのシングルギヤボックス（４速タイプ）で４種のギヤ比設定があり、低速側でギヤ比３４４対１が可能。
カタログデータで3V使用では38RPM。少し早いので1.5V駆動で使うことにする。
（ニッカド電池使用で無負荷時、実測で約20RPMでした。）
- 単三１本用の電池ボックスは簡単なスイッチ付きのもの。
- ３０A（外径４６ｍｍ）の塩ビのパイプキャップ。内径３８ｍｍで、ほとんどの釣り竿がカバーできる。
- M4の蝶ネジ、３本。
- 板材少々
材料費は約１０００円也でした。
駆動部
まず計画図です。

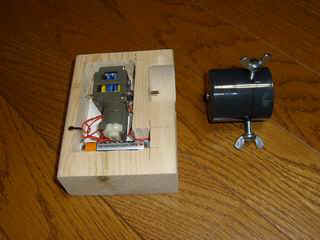

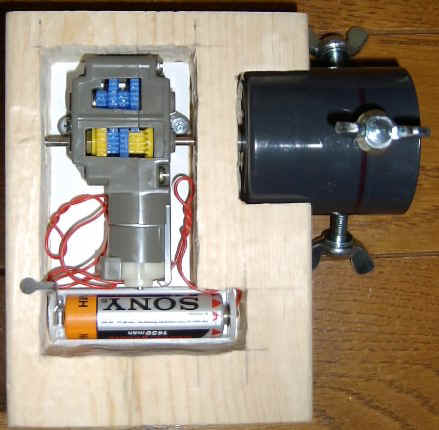

木材を掘り込んでギヤボックスと電池ケースを収めました。

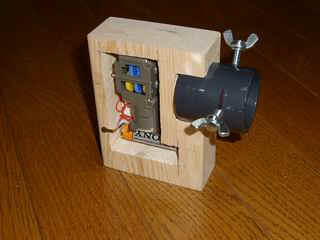

蓋を付ければスイッチとチャック部分しか見えなくなります。

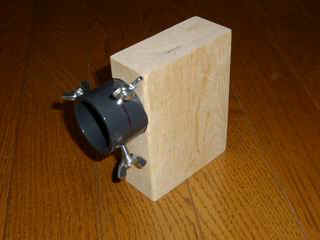

チャックにするパイプキャップ部分には３方向から固定用の蝶ネジを立てます。
（投げ釣り北近畿さんの「投げ竿専用フィニッシィングモーター」を参考にさせてもらいました。）
ギヤボックスとチャックの連結は、ギヤボックスの主軸の六角シャフトです。
片持ちで曲げが入ると心細いので、木材をΦ４６に掘り込んで周面支持としています。
これでシャフトは曲げを負担せず、回転のみ伝達することができます。
竿受け部
計画図です。

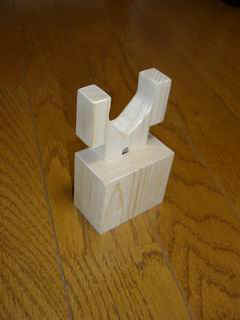

駆動軸高さが固定なので、竿支持側で、竿径にあわせて支持部の高さを調整できるようにします。

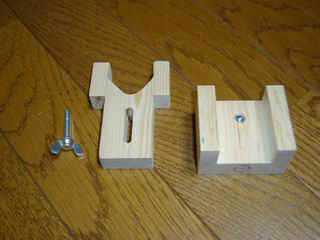

木片でスライダー機構を作って、適当な高さでネジを締めて固定します。
可動部分には長穴を設け、オニメナットを埋め込んだ固定部分に留めます。
