サイクロンを作る part 2

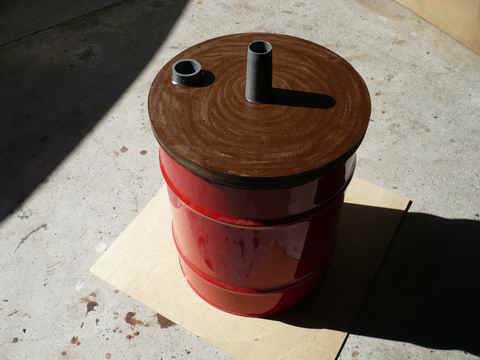

ペール缶が入手できたので、容量アップのサイクロン２号を作りました。

	材料： 　ペール缶　１個 　PVCエルボとストレートパイプ　各１個 　ナッツの空き缶 　MDF１８ｍｍ厚
	集塵用の吸込み口にエルボ管、ブロアー吸引口にストレート管と真中に穴を開けたナッツ缶の蓋を取り付け。 ペール缶の蓋はMDF　300x300x18tを円形にカットしたもの。 ペール缶にはまる部分にはトリマで溝加工をしている。 （この溝の彫り方は付録参照）
	ナッツ缶は底を抜いて円筒にしたものを蓋に嵌め込む。 この缶には力は殆ど作用しないのでこれで十分固定できる。

（付録）円形の溝彫り

MDFの中心に打った釘を中心にして、設定した半径でトリマを回転できるようなガイドを作りました。

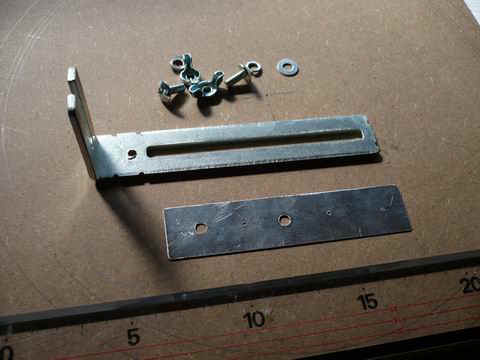

	アルミ板にトリマに取り付け用のボルト穴と、回転中心に打つ釘穴を開ける。
	これをトリマ付属のガイド金物にネジ止めすればOK。 スライドするので半径を任意に設定できる。
