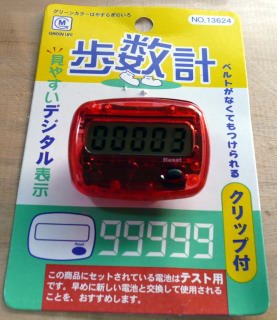

１００均で歩数計を見つけたので、 計数カウンタを作ってみようと即ゲット。 PICとLCD表示器のパーツを買って作ることに比べると 手間は全くかからないし上にコストは１割未満！ |
 |

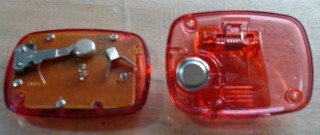

まず分解。 左に見える振り子がマイクロスイッチに当たって カウント信号になっている。 |
 |

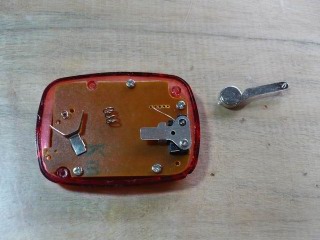

振り子とマイクロスイッチを取り外し。 |
 |

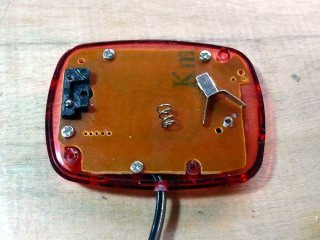

マイクロスイッチの端子部分を外に引き出す。 |
 |

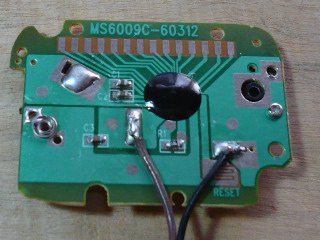

配線完了。 |
 |

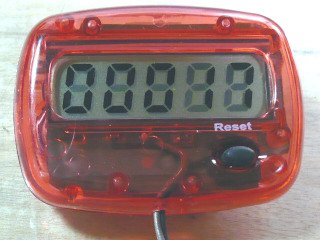

引き出した電線を短絡させて カウントが進むことを確認して 第一ステップ完了。 ローパスフィルタが入っているようで 高い周波数では使えないが 手作業での計数用途には全く支障なし。。 |
