１．ＬＥＤヘッドライトの製作　

ヘッドライトの豆球をＬＥＤに入れ替える

消費電流が１個当たり１５mＡ〜20mAと従来の豆球に比べると省電力で、自然光に近い色で大光量、かつ発光体は長寿命。

必要パーツ

(1) 適当なヘッドランプを１セット。電池は３本または４本用が必要。４本用であれば１本分をショートさせ３本使用とする。

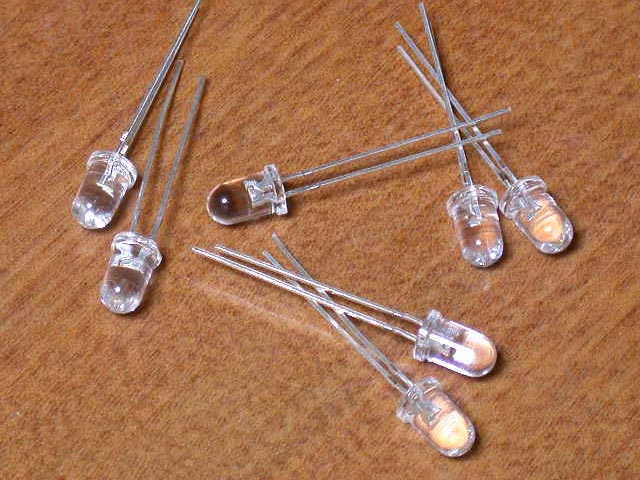

(2) 超高輝度白色ＬＥＤ (\250/個くらい)。ここでは７個使ったが、好みで増やせばよい。
(3) ユニバーサル基板。切断してほんの少し使う。
(4) ビニル被覆線少々

(参考)　電子パーツの調達先

秋月電子通商	http://akizukidenshi.com/
共立エレショップ	http://eleshop.kyohritsu.com/index2.html

工作のポイントは、次の２点。

(1) ７個組のＬＥＤのはんだ付け

LEDは熱に弱いので、電子工作用の小電力のはんだごてを使う。はんだ付け時にＬＥＤの足をクリップで挟んでＬＥＤへの伝熱を防ぐ。

ＬＥＤ	並列７個組

(2) ヘッドランプの加工

７個組とすると、もとのヘッドライトのランプ径より大きくなるので、反射板の中央穴の拡大が必要。今回は、リーマを使って穴を広げた。

反射板

電源電圧について

使用したＬＥＤの定格電圧は、3.5V。これに乾電池３本直列で使うこととした。この場合、1.5x3で4.5Vと電圧オーバーするので抵抗を入れて使用すべきであるが、電圧降下が期待(?)できるのでそのまま直結で使用している。

新品の単２アルカリ乾電池で試してみたところ、無負荷状態では4.8V近辺を示していたが、ＬＥＤ７本の負荷を掛けると4.2V前後に降下した。しばらく点灯させたままでおくと3.7-3.9V程度まで降下してきているので、長期使用においても問題無い。

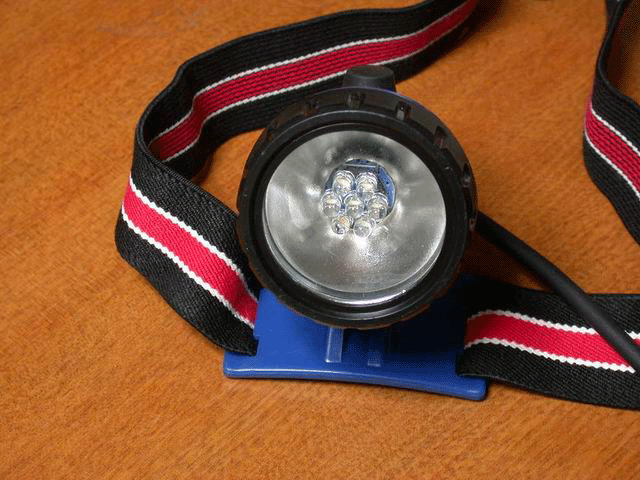

点灯時

２．ＬＥＤヘッドライトの電源用乾電池ケースの製作

使用していたヘッドライトの電源ケースが単一４本用で嵩張る上に、単一３本の重さの点でも不満があったので乾電池ケースを作ってみることにした。

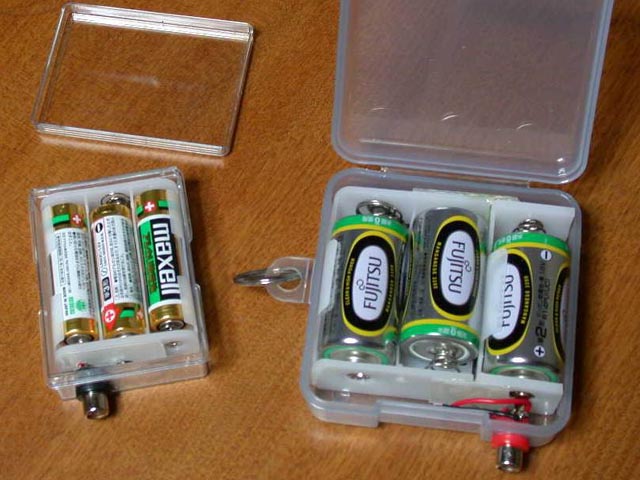

左が単３ｘ３本用、右が単２ｘ３本用。ＬＥＤ７個のライトでは単３ｘ３本でもアルカリ電池を使えば持久時間は十分で、交換することなく２，３回の夜釣りに対応できる。単３であれば軽量なので予備電池を持っていっても全く気にならない。また、単２でも従来の単１を４個使っていたことに比較するとはるかに軽量で、持久時間は更に長く安心して釣りを楽しめる。

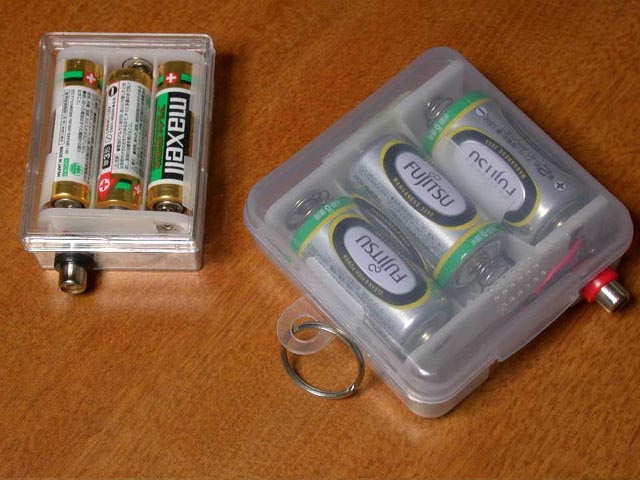

蓋閉じ状態	蓋開け状態

ケースは専用のものではなく、身近にあるもので電池が３本収まるものを流用した。左はピンかゼムクリップが入っていたプラケース、右はホームセンターで買ったプラケース。単３はポケットに軽く収まるが、単２では少しかさばるので首からぶら下げられるように吊ピースが付いているものとした。

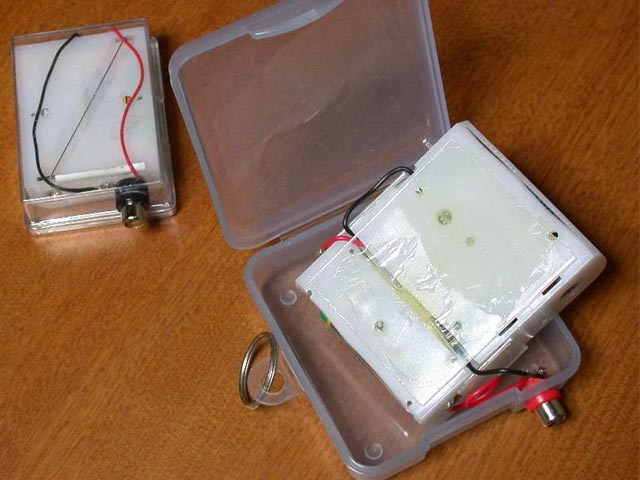

電池ケース	裏面

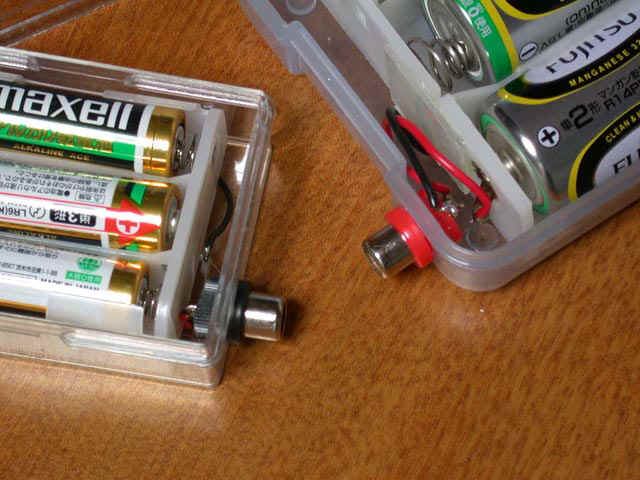

極性さえ固定できればどんな２ピンジャックでも構わないが、ここでは暗闇でも手探りで差込ができるよう、オーディオ用のピン・ジャックを利用した。

電源ソケット
